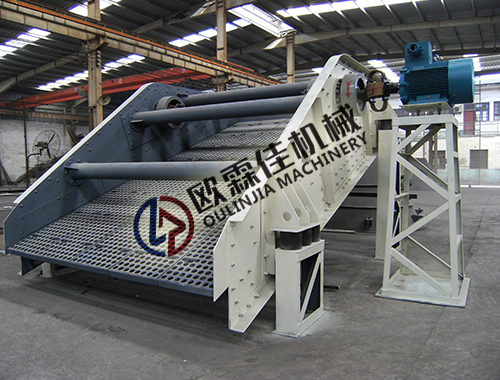

圓振動篩概述

       圓振動篩是新鄉市歐霖佳機械有限公司主營產品之一，圓振動篩是指物料在網面上做圓形向前運動，用于煤炭、冶金、礦山等部門作產品分級用，該圓振篩機處理能力強，篩分效率高，具有技術參數合理，結構強度、剛度高，運轉可靠，噪音小，維修方便等特點。

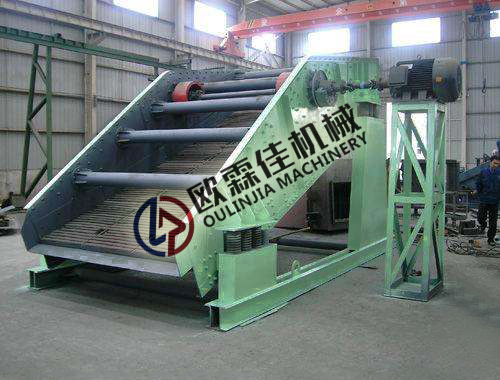

       驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷； 振動器采用塊偏心式結構，結構簡單；可配套選擇給料箱，給料箱的應用增加振動篩的有效篩分面積，同時延長進料端篩網使用壽命；傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。電動機安裝在篩框的左側，也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。

結構和主要優點

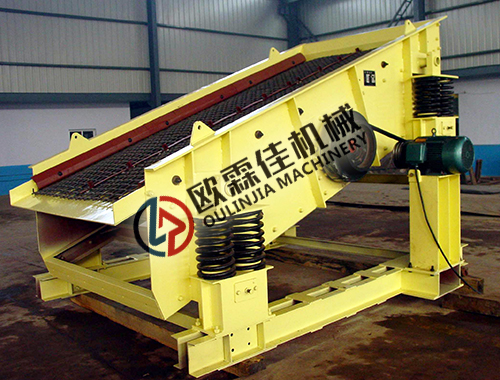

       圓振動篩結構：主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心塊的角度與重量，可獲得不同振幅。

   主要優點

      1、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。、

      2、構造簡單、拆換篩面方便。

特點

        1、采用獨立式塊偏心激振器產生激振力，激振力強勁均勻；

        2、箱體與連接橫梁采用高強度螺栓固定，結構簡單，維修方便快捷；

        3、采用萬向聯軸器聯動激振器，柔性連接，運轉平穩；

        4、采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大、壽命長、電耗低、噪音小。

       圓振動篩廣泛應用于煤炭、冶金、礦山、建材、交通、能源、化工等行業的產品分級。

型號標示

           2    Y    A    H   18   36

           ┬    ┬    ┬    ┬    ┬    ┬

           │    │    │    │    │    └───────  篩面長度（分米）

           │    │    │    │    └─────────  篩面寬度（分米）

           │    │    │    └───────────  重型篩（輕型不注）

           │    │    └────────────　軸偏心（K：塊偏心）

           │    └──────────────  圓運動

           └───────────────  雙層篩板（單層不注）

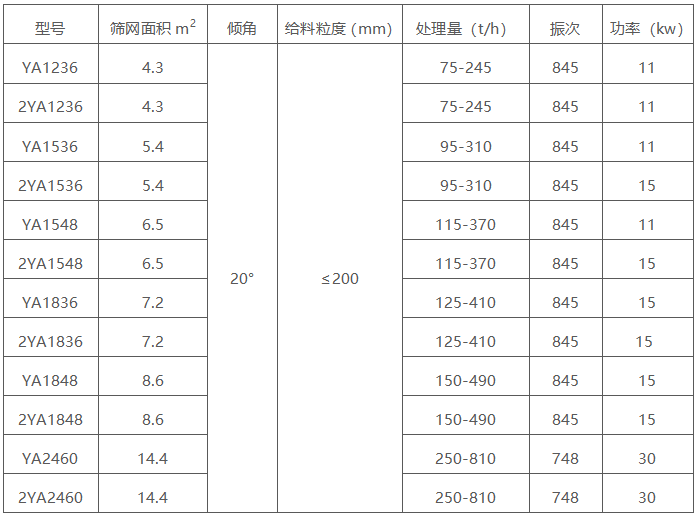

主要技術參數
